<th id="7fdnd"><ruby id="7fdnd"></ruby></th><var id="7fdnd"><pre id="7fdnd"></pre></var>

    <p id="7fdnd"><video id="7fdnd"></video></p>

        <i id="7fdnd"></i>

            <nobr id="7fdnd"><pre id="7fdnd"></pre></nobr>

              返回列表 返回
              列表

              軸承鋼高濃度氮化熱處理和壽命評價

              軸承鋼高濃度氮化熱處理和壽命評價


              熱處理技術(高濃度氮化)

              理論和試驗已經證明,碳氮共滲處理對軸承的長壽命化有效,特別是對潤滑劑中混入硬質異物時對延長壽命更有效。因此,為了使軸承壽命更長,需要開發更高表面濃度的熱處理技術。

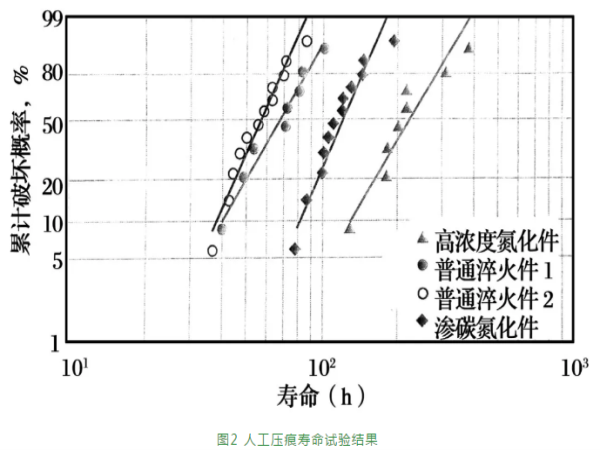

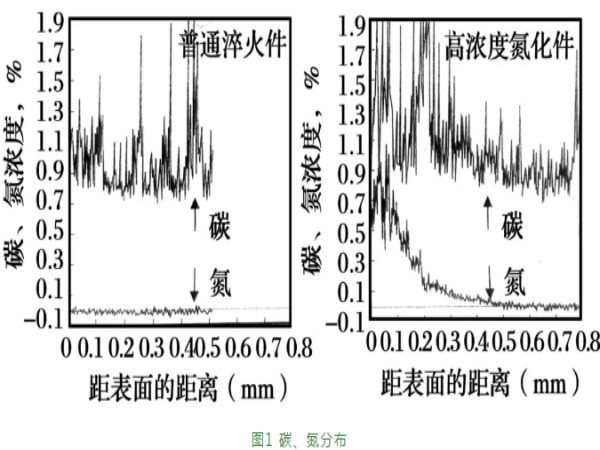

              GCr15的普通淬火件和高濃度氮化件的碳和氧的分布如圖1所示。在高濃度氮化件的表面含有0.4%以上的氮。潤滑劑中混入硬質異物時形成壓痕,人工壓痕壽命試驗結果如圖2所示。


              壽命評價技術

              通過提高軸承用鋼的潔凈度,軸承材料壽命延長,壽命評價時間也延長。為此,需要開發可在短時間內進行壽命評價的試驗機。在軸承發生內部起源型剝落前,首先發生開裂的初期階段是表層上反復作用著交變剪切應力的過程。因此,在掌握軸承內部起源型剝落壽命時,評價剪切疲勞特性很重要。以前的試驗機不能適應賦予高速剪切應力的要求,NTN開發了在短時間內評價剪切疲勞特性的超聲波扭轉疲勞試驗機(圖3)。

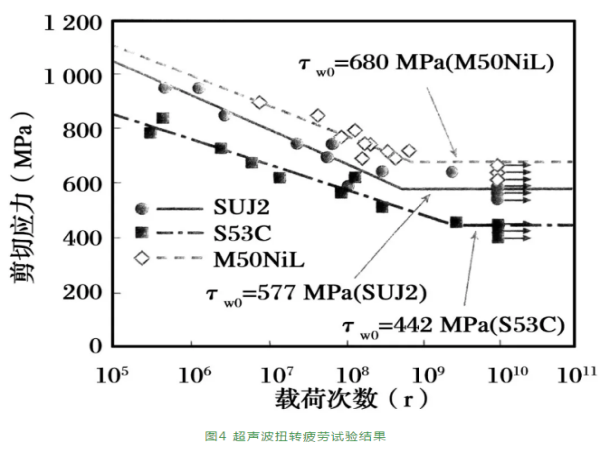

              超聲波扭轉疲勞試驗機主要由扭轉振動變換器(激振頻率為(20 000±500)Hz)、放大器、扭轉振動放大變幅桿等組成。采用本試驗機評價高碳鉻軸承鋼SUJ2、結構碳鋼S53C、高溫滲碳鋼M50NiL的結果如圖4所示。根據時間強度、疲勞極限來評價,那么S53C最低,M50NiL最高。

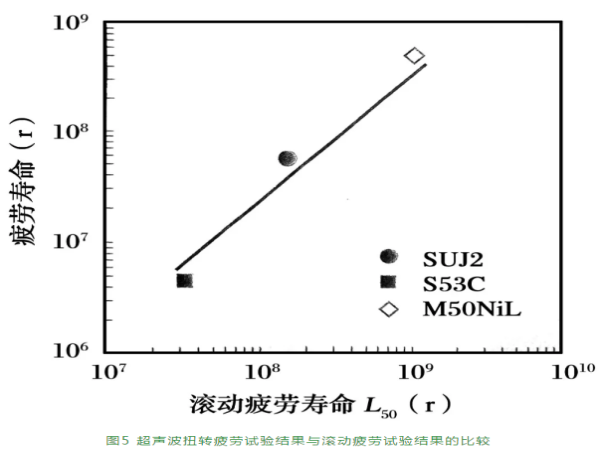

              在剪切應力振幅為700 MPa時,由疲勞壽命(破壞概率5% )和滾動疲勞壽命試驗得到的L50(剝落概率50%)之間成線性關系(圖5)。

              (來源:軸承雜志社)



               軸研所公眾號         軸承雜志社公眾號

              營銷熱線

              銷售公司

              0379-64367521

              制造服務事業部

              0379-64880626

              裝備試驗事業部

              13693806700

              技術中心

              0379-64880057

              國家軸承質檢中心

              0379-64881181

              伊人狼人久久青青草原_18禁止观看强奷免费国产大片_久久思思精品99国产_无码av无码天堂网
